Les Ressources

Fabrication

Branchements

Maintenance

Energies diverses

Pédagogique


Fabrication

Pales

  • Vidéo sur le fabrication des pales pour une 3m60 au FoireBio du Colmar

Nacelle

  • ...

Alternateur

  • Aide à la division d'un cercle en 9 parties égales.

    Cette aide peut servir pour la fabrication des moules du stator à 9 bobines (2m40 et 3m). division cercle
  • Film sur la fabrication d'un alternateur à Colmar

  • Tip Speed Ratio (TSR ou lambda ?)

    Le TSR correspond au rapport entre la vitesse linéaire du bout des pales et la vitesse du vent arrivant sur l'hélice.
    La plupart des pales présentées dans ce livre sont conçues pour fonctionner à un TSR de 7 : cela signifie que le bout des pales tourne 7 fois plus vite que la vitesse du vent.
    Une vitesse de vent de 3 m/s (vitesse de démarrage) est souvent nécessaire pour commencer à produire du courant. Le bout des pales tourne à une vitesse de 3 x 7 = 21 m/s
    Avec un vent de 10 m/s, l'éolienne atteint approximativement sa puissance maximale, les bouts de pales évoluent à 70 m/s (252 km/h !). Au-delà de 80 m/s, les pales ont tendance à s'éroder prématurément.
    Par conséquent, la vitesse de rotation idéale à pleine puissance est plus de trois fois supérieure à la vitesse de démarrage.
    Les éoliennes connectées sur batteries (sites isolés) ont une plage de vitesse caractéristiques de l'alternateur, entre le démarrage de charge et la pleine puissance, d'a peine le double.
  • Animation montrant le fonctionnement de l'alternateur.

    Accéder à la vidéo en cliquant sur le lien.

Mât

  • ...

1m

  • Schéma modifié pour le régulateur de charge

    Le régulateur présent dans le manuel jusqu'à la version 1.6 ne fonctionne pas correctement. Le relai "mitraille" en permance. Une nouvelle version fonctionnel est proposé en téléchargement. La tension au borne du relai est stabilisé, lui permettant d'effectuer son rôle de delestage en cas de dépassement du seuil de tension ajustable.

    Le régulateur n'est pas au point, il vient de griller après 15 jours d'utilisation... Nous espérons avoir une proposition de régulateur rapidement....
  • Comment diviser un cercle en 5 parties

    Lien sur la page wikipedia pour la construction d'un pentagone régulier à l'aide d'un compas et d'une règle.
    L'explication est une aide pour la fabrication de la 1m. Notamment pour la figure 30 page 16 du manuel de "Auto-construction d'une micro-éolienne".




1m20

  • Le schéma éclaté de la 1m20.

Eclaté de la 1m20


Branchements

Site isolé

  • La production localisée d’énergie est souvent bien plus avantageuse, surtout dans le cas d’un éloignement important du réseau électrique national. A titre indicatif, un raccordement classique au réseau coûte de 30 000 € (ligne aérienne) à 45 000 € (ligne enterrée) par kilomètre.

    Dans le cas d’un site isolé, il est nécessaire de réfléchir à une installation permettant de couvrir les besoins durant toutes les périodes de l’année (périodes sans vent), en ayant recours à un stockage de l’électricité dans des batteries et/ou à des installations mixtes éolien/solaire ou éolien/diesel.

    Les batteries ont une durée de vie variable selon leur qualité et leur technologie (de l’ordre d’une dizaine d’années). Elles doivent être installées dans un local ventilé et ont besoin d’être entretenues régulièrement. De ces dispositions dépend aussi le rendement des batteries, puisqu’elles ne restituent que 70 à 80% de l’énergie injectée.

    Guide pratique de l'ADEME, l'électrification en site isolé

    Veuillez compléter la fiche de dimensionnement afin d'estimer vos besoins énérgétiques et l'envoyer à contact@tripalium.org

Courbe de puissance d'une 2m40

Kostas a envoyé à Hugh une courbe de puissance de l'éolienne qui est installé sur leur site d'essai. Il s'agit d'une 2m40 construite en 2005.

Elle a fait face à des pointes de 31m/s et une moyenne de vent de 90 km/h (25m/s) pendant plus de 48 heures...

Raccordé au réseau

L'électricité produite par l'éolienne se mélange à celle du réseau électrique. C'est-à-dire que lorsque le vent est faible et que l'éolienne ne produit pas d'électricité, tous les besoins sont couverts par le réseau national. Dès que l'éolienne commence à produire, elle réduit d'autant la consommation sur le compteur d'électricité, les factures sont diminuées. Si l'éolienne produit plus que les besoins, l'électricité en excès est vendue à Enercoop. La plupart du temps, l'électricité utilisée provient à la fois de l'éolienne et du réseau. La répartition se fait de manière imperceptible et ne demande aucune intervention.

  • Rapport d'une éolienne Piggott sur le site d'essais du SEPEN à Malbouissou.

    3m60 SEPEN Une 3m60 raccordé au réseau a été testé sur le site. Les résultats sont encourageants. Malgrè un safran un peu léger qui entraine une puissance maximum de 1100 W au lieu des 1700 W attendu les productions sont supérieurs aux estimations de hugh Piggott pour toutes les gammes de vents.
    Le Cp est un des meilleurs observées au SEPEN. Cliquer sur le lien pour accéder au rapport complet.

Systèmes de mesure

  • OpenEnergyMonitor est un projet visant à développer des outils open-source de suivi énergétique pour nous aider à appréhender notre utilisation de l'énergie, nos systèmes énergétiques, et le défi de l'énergie soutenable.

Maintenance

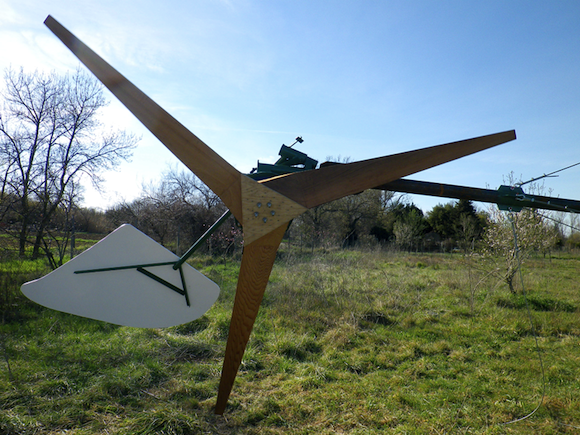

  • Tripalium a travaillé sur la rédaction d'un manuel de maintenance. Il contient toutes les informations pour faire la maintenance : comment descendre l'éolienne, les choses à vérifier, un diagnostic des pannes ainsi qu'un carnet d'entretien. L'outil à avoir sous la main. Vous pouvez le télécharger en cliquant sur ce lien.
  • Video d'une maintenance à Sigean

Energies diverses

Hydro-électrique

  • ...

Chauffe-eau solaire

  • ...

Cuiseur solaire

  • ...

Rocket stove

  • ...

Vélogen

  • L'alernateur discoïde inspire d'autres réalisations comme la propulsion humaine.
  • Le vélo de Linda : Il s'agit d'un vélo réalisé à partir de la génératrice d'une 3m. Le vélo a été adapté pour acceuillir la génératrice. La description en anglais est disponible ici
    Vélogen


  • Le vélo de développé par Nerz Nevezh. Le vélo fait tourner une génératrice d'une 1m20 en 12 V.

    La fiche descriptive est disponible en cliquant ici.

    Vélo pigott nerz nevezh

    Une petite vidéo montrant le fonctionnement :

    .

Pédagogique

Autolienne

  • L’autolienne est une petite éolienne mobile propulsé à l’énergie du vent. Elle possède de 6 à 8 pales, 3 roues et une vitesse de pointe dépassant les lois de la physique. Elle est un générateur d’être excité. La réalisation d’un objet qui fonctionne et bouge à partir de peu de matériel apporte une énorme satisfaction aux enfants ainsi qu’aux adultes.

    À partir de matériaux de récupération : bouteille et bouchon en plastique, fil de fer, scotch, un peu de patience, on réalise l’engin.

    Elle est un très bon support pour approcher la dynamique du vent, sensibiliser sur les déchets et leur réutilisation. Fini de tout jeter, le meilleur recyclage est la réutilisation.

    La fiche de fabrication est disponible en cliquant sur le lien.

    Une vidéo de l'autolienne en fonctionnement :

EolEcole
