Dattalogger mon amour

Publié le 31 août 2017, par Gilou

Chronique du windlogger

En juillet, nous sommes allé rejoindre les copains grecs et anglais à Athènes pour tester le datalogger.
L'idée de départ était la mise à disposition du matériel du labo Smart RUE de l'Université Technologique d'Athènes (NTUA) pour tester 3 modèles de dataloggers.
Le premier, celui de Matt (re-innovation), un datalogger tout simple pour l'acquisition de mesure depuis : 2 anémomètres, 1 girouette, 1 tension DC et 1 courant DC.
Le second, de gilou (Tripalium/Aleea), un datalogger un peu plus complet permettant aussi l'acquisition de données de puissances alternatives (tension et courant) ainsi que la possibilité d'avoir plusieurs sondes de courants, etc.
Le troisième, du labo Smart RUE, conçu pour répondre aux normes de mesures. C'est un travail en cours, fait au rythme des besoins des étudiants du labo, leurs circuits n'étant pas arrivés pour la session nous avons donc pas eu le plaisir de jouer avec. Mais ça sera une sacrée grosse bête de concours.

La première semaine c'est déroulée au labo, nous avons commencé par une présentation des trois projets et la mise en place de notre espace de travail pour la semaine. Celle-ci a tourné autour de la calibration des différents capteurs. Mais pourquoi cela prend-il autant de temps ? Le but était de voir la qualité de nos mesures en comparaison de « la vérité », une sorte d'analyseur de puissance que nous avons utilisé comme référence. Nous avons donc fait plusieurs séries de mesures pour améliorer la qualité de mesure, étalonner les capteurs, modifier les cartes, les codes... Pour cela, nous avons utilisé plein de super matos pour simuler le réseau, une éolienne, un parc batterie... et tout ça au labo :

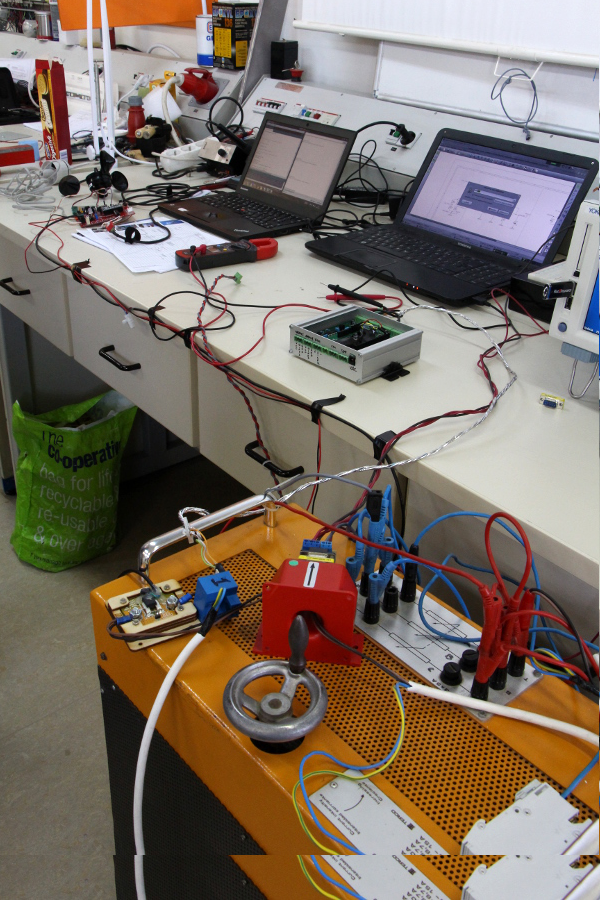

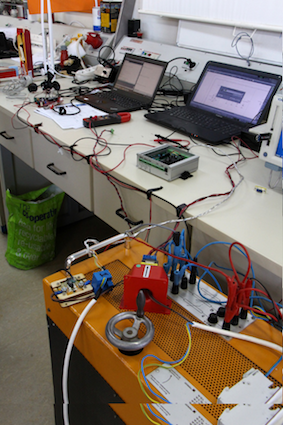

Légende : les dataloggers en test au labo.

La seconde semaine c'est découpée en deux parties, au début nous sommes allées dans le labo mécanique, jouer sur un banc de test composé d'un moteur de 50 KW entraînant une génératrice type Piggott de 5 KW chargeant un parc batterie. Cela nous a permis d'être un peu plus proche d'une réelle installation. Nous avons pris du temps pour échanger sur nos méthodes de travail, quels outils...

Légende : banc de test dans le labo de mécanique.

En fin de semaine, nous sommes allé sur le site de test de Rafina, à une trentaine de Kms d'Athènes pour installer concrètement les deux dataloggers sur une installation.
Nous étions passés le visiter lors des conférences de WindEmpowerment en 2014. Une petite séance de câblage sur site nous permet de voir que certains types de capteurs sont plus simple à mettre en place que d'autres.

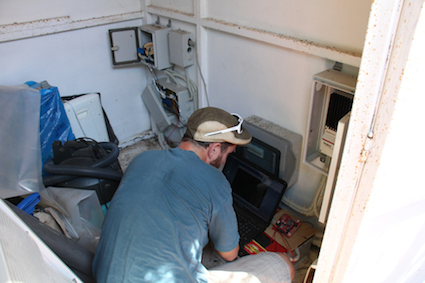

Légende : câblage des dataloggers dans le local technique.

Ensuite il nous a fallu attendre plusieurs heures pour avoir assez de données. Du coup, baignade en regardant la machine tourner...

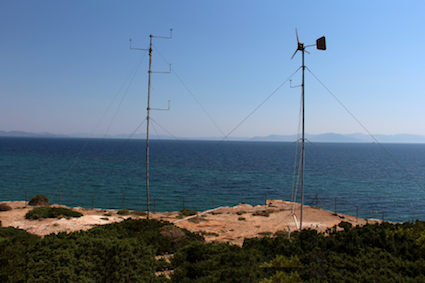

Légende : site de test de Rafina.

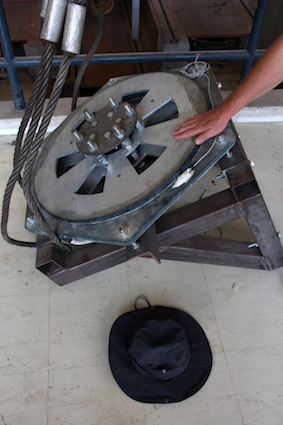

Pour le plaisir, une petite photo de la génératrice 5 KW.

Et de ça, qu'est ce qui en découle ?

Le rapport final est en cours de rédaction avec le résultat des tests, qui sera donc disponible ensuite.
Ce que l'on peut en sortir c'est que nous avons été heureux de voir que nos bidules fonctionnent plutôt très bien. Cela correspond avec nos attentes et besoins. Nous repartons, aussi, avec la liste des trucs à finir pour avoir quelque chose de déployable.

Oui mais pourquoi 3 dataloggers ?

Ça, c'est peut être le plus dur à expliquer, parce que WindEmpowerment est plus un réseau d'échanges qu'une structure pour faire des projets en communs. Donc nous nous rencontrons, mettons en communs des compétences, outils etc, mais travailler ensemble sur du long terme est beaucoup plus complexe.

La prochaine phase sera donc de déployer plusieurs de nos dataloggers dans le réseau Tripalium pour une première mise en route un peu plus concrète courant de l'automne, début d'hiver. En attendant, il reste donc des petits trucs à faire pour ce déploiement, la liste est là pour la version 1.
